Схемы реле и предохранителей ваз 2114

Реле (втягивающее) стартера на ВАЗ-2114

Этот вид реле, расположен прямо на корпусе стартера, а управление им реализовано путём подачи тока с замка зажигания.

Этот вид реле принимает прямое участие в запуске мотора, регулируя реакцию сцепления между токами разной величины (так как напряжение зажигания меньше, чем ток поступающий от аккумуляторной батареи – прим.).

Расположение втягивающего реле

Определить местонахождение втягивающего несложно, оно находится непосредственно на стартере и имеет два провода, первый, наименьший по размеру идёт от замка зажигания, а второй наибольший по размеру от АКБ.

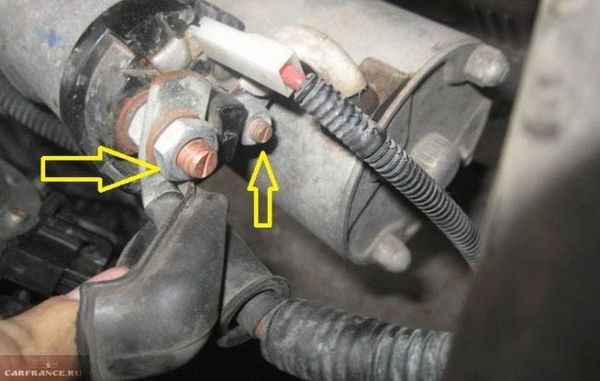

Расположение проводов указано стрелками.

Реле находится прямо на корпусе стартера.

Принцип работы реле

Работа этого реле заключается в следующем:

1. Когда АКБ подаёт ток на катушку стартера, за счёт магнитного поля катушка воздействует на якорь.
2. При движении якоря он зажимает пружину, от которой бендикс соединяется со шлицами.
3. Когда контакты между собой замыкаются, происходит запуск двигателя, и все соединения возвращаются на свои места разъединяя места фиксации.

Неисправности втягивающего реле и их симптомы

Увидеть наличие неполадок на втягивающем реле можно сначала визуально, так как на проводах возможны следы коррозии, а от этого поступающий ток может просто не проходить до места назначения. Если зачистка этих контактов ни к чему не привела, то переходим к осмотру 4-х контактного реле, как правило, расположенного на болту в подкапотном пространстве.

Местоположение реле указано красным маркером.

Устройство стартера и принцип его работы

Стартер 14-й модели практически ничем не отличается от стартеров других марок и моделей автомобилей, и включает в себя такие компоненты, как:

• корпус;
• статор (неподвижная обмотка);
• ротор, вращающийся на опорных втулках;
• графитовые щетки с держателями;
• бендикс (зубчатое колесо, входящее в зацепление с маховиком мотора);
• вилка бендикса;
• втягивающее реле.

Устройство стартера ваз 2114

Принцип действия электростартера следующий — во время включения зажигания в катушке реле образуется магнитное поле, толкающее его сердечник вперед. Ввиду того, что стальной сердечник реле соединен с вилкой бендикса, двигаясь вперед, он толкает и саму шестерню, вызывая тем самым ее зацепление с маховиком двигателя.

Достигнув самого переднего положения, сердечник замыкает контакты, вызывая тем самым вращение ротора стартера. В результате этого бендикс приходит в движение и раскручивает маховик двигателя, тем самым инициируя пуск мотора. После того, как двигатель заработал, бендикс возвращается в исходное положение под действием возвратной пружины.

Как поменять реле своими руками?

Для этого нам нужно обесточить бортовую сеть – снимите клеммы с аккумулятора. Далее очистите поверхность стартера от пыли и грязи. Открутите гайку с реле и извлеките его контакт. Выкрутите болты крепления реле к телу стартера. После этого снимаете с торца гайки.

Смотреть галерею

Дальше требуется демонтировать старый сердечник и на его место поставить новый. Все элементы собираются в обратной последовательности

Важно проверить работу нового устройства сразу после ремонта. Устанавливаем стартер на место, подкачаем клеммы и запускаем двигатель

Мотор должен завестись с пол-оборота (при условии нормально заряженной АКБ).

Как понять, что втягивающее реле неисправно

Есть определенные «симптомы», по которым водитель может понять, что реле неисправно:

1. В процессе включения зажигания нет характерного щелчка, сопровождающего перемещение якоря назад в крайнее положение. То есть, словами водителей, не крутится стартер, не заводится мотор.
2. Щелчок прослушивается, а пусковой механизм не функционирует.
3. Двигатель запускается стартером, реле работает, а не выключается.

Если при включении зажигания обнаружилась одна из перечисленных ситуаций, в этом срочно надо разобраться и устранить причину. Иногда проблема не слишком серьезная, и справиться с ней можно быстро.

Когда не прослушивается щелчок, следует проверить напряжение. Его может не быть. Либо проблема во втягивающей обмотке. Сначала проверьте проводку в машине. Надо обследовать провод плюсовой, который подходит к реле. Затем осмотреть проводник от зажигания.

Если щелчок прослушивается, но стартер не крутится, стоит поискать проблему именно в стартере. Могут износиться щитки либо оборваться обмотка. В таком случае дальнейшую диагностику надо осуществлять только после демонтажа конструкции. Если в системе самостоятельно разобраться не получается, лучше обратиться к специалисту. Бывают случаи, когда приходится покупать новый стартер. Его цена – от 3 до 5 тысяч рублей.

Если реле запускается и двигатель работает, но отключаться не хочет, искать проблему надо в самой обмотке или в механизме реле. Часто подобная неисправность вызвана поломкой пружины. Она имеет свойство растягиваться, слабеть, перестает толкать якорь должным образом.

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

1. Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
2. Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
3. Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
4. Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
5. Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
6. Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.

Щеточный узел стартера

Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

1. Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
2. Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
3. Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
4. Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
5. Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

• происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
• причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

• при наличии вибрации нужно произвести диагностику фиксации устройства;
• причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
• проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
• скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
• сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
• выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонт Lada Priora – электрооборудование

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутиться, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

• В разряженном АКБ . Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или «прикурить» от другого авто;
• В сильном окислении контактов . Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;

• В подгорании контактов внутри втягивающего реле (пятаков) . По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;

• В сильном износе контактных щеток электродвигателя . Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
• В коротком замыкании обмоток электродвигателя . Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

• Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
• Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
• Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
• Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Важно почитать: Ремонт стартера своими руками

Почему не работает стартер

Схема цепи стартера-аккумулятора-зажигания Наверное, самое неприятное, что может быть, это когда ты садишься в автомобиль с мыслями о хорошей поездке, проворачиваешь ключ зажигания, а в ответ глубокая тишина. И в этот момент ты вспоминаешь все матерные слова и выливаешь их на свою машину. А ещё хуже, когда на улице -30 и ты уже замёрз до костей. Но не будем о грустном, а давайте просто напросто разложим по полочкам основные причины неработающего стартера

НО! Обязательно перед этим, стоит обратить внимание на другие возможные причины неисправности!!! Поскольку в 90% случаях, в проблеме неработающего стартера кроются совершенно иные неработающие элементы

Первым делом стоит обратить внимание на следующие элементы:

Монтажный блок нового образца ВАЗ-2113, 2114, 2115

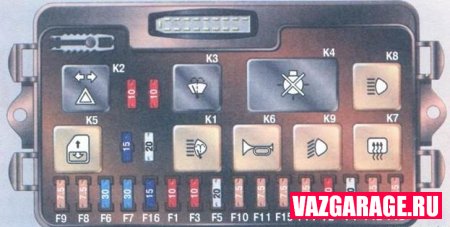

Расположение предохранителей и реле

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

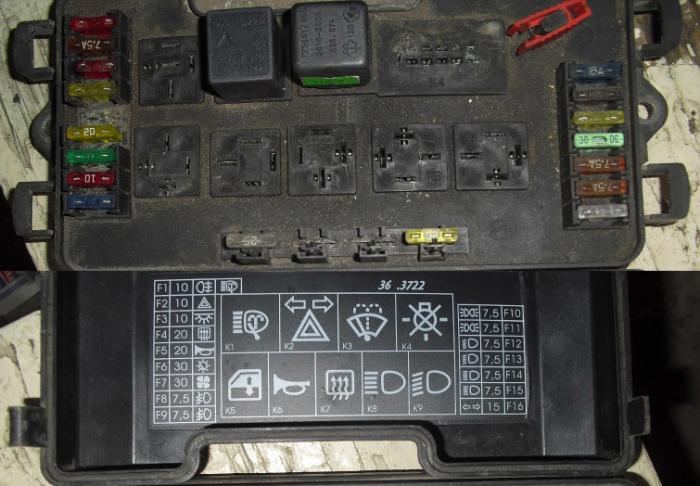

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

• при провороте ключа зажигания подается питание на втягивающую обмотку;
• рабочая пластина, под действием тока, прижимается к контактам;
• питание подается на стартер;
• мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

• после проворачивания ключа зажигания ничего не происходит;
• стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

• окислились контакты рабочей пластины;
• имеется повреждение кабеля массы;
• прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

1. Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
2. Повреждение или износ коллектора.
3. Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

1. Надежно зафиксировать машину на месте.
2. Снять клеммы с АКБ.
3. От реле потребуется отключить красный провод.
4. При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
5. Ослабить и удалить стяжные шпильки крепления устройства к массе.
6. Демонтировать силовой кабель и снять устройство.
7. Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

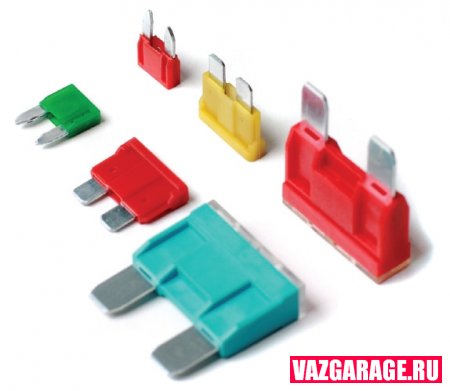

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» – данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» – тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» – отвечает за систему очистки лобового стекла.4. «К4» – отвечает за контроль работоспособности ламп.5. «К5» – отвечает за систему электростеклоподъемников.6. «К6» – отвечает за звуковые сигналы.7. «К7» – отвечает за систему обогрева заднего стекла.8. «К8» – отвечает за освещение дорожного полотна в режиме дальнего света.9. «К9» – отвечает за освещение дорожного полотна в режиме ближнего света.10. «F1» – «F20» – это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер. 3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.3. Главное реле.

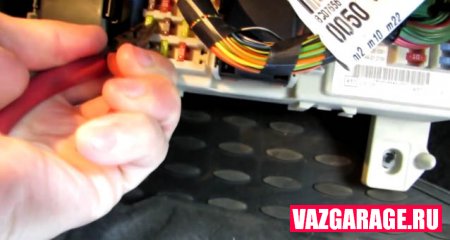

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

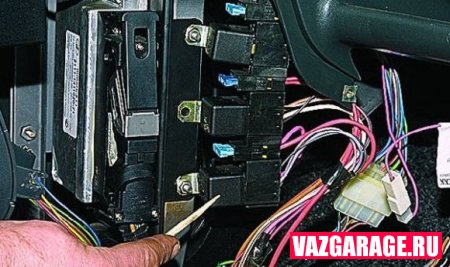

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

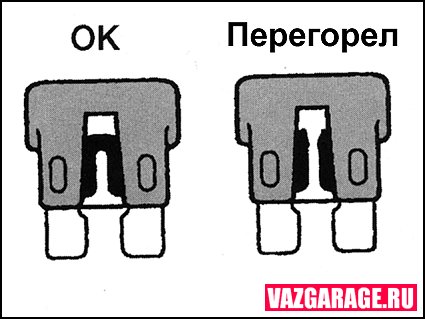

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

4 причины неработающего стартера на ВАЗ 2114

И хотя стартер – устройство электрическое, и работает от электрической энергии, его дефекты и неполадки можно условно разделить на две части: механические и электрические. В этой части статьи поговорим об электрических причинах неполадок пускового устройства ДВС, из-за которых он не хочет нормально крутиться.

1)    Разрядился аккумулятор

Вообще с разряженным аккумулятором далеко не уедешь. Поэтому, если двери не сразу реагируют на кнопку электронного брелока, если стартер заводится медленно, стоит проверить напряжение в аккумуляторной батарее. При напряжении менее 10V следует проверить аккумулятор, и при необходимости зарядить его. А если вы давно уже эксплуатируете эту батарею, то возможно пришло время поменять и ее.

2)    Окислились контакты на стартере

Если мы посмотрим на электросхему запуска, то заметим, что провода отходят не от самого стартера, а от втягивающего реле. Именно это устройство, смонтированное над стартером отвечает за электрическую работу механизма. Контакты могут окислиться, покрыться грязью на аккумуляторной батарее, от которой провод идет к тяговому реле, на самом реле. Необходимо зачистить провода, контактные клеммы и снова все закрепить. С этой работой справится даже новичок.

3)    Отсутствие сигнала с замка зажигания

Водитель вставляет ключ в замок зажигания, поворачивает его, а в ответ тишина. Стартер не запускается. В чем может быть причина? Прежде всего, выходит из строя контактная группа вследствие повышенной нагрузки. Такая нагрузка возникает, когда автовладелец подключает новые гаджеты и устройства, не заложенные производителем. Чтобы снизить нагрузку на контактную группу, рекомендуется новые устройства подключать через реле. Вторая причина выхода замка зажигания из строя, это короткое замыкание. Возникновение замыкания – слабое звено в замках зажигания этой серии вазовских автомобилей. И конечно износ контактных дорожек и самих контактов приводят к необходимости заменить замок зажигания.

4)    Замыкание обмотки стартера

Если при повороте ключа не срабатывает втягивающее реле и не начал вращаться якорь, либо он вращается очень медленно, причины неполадки кроются в самом стартере. Это может быть межвитковое замыкание в обмотке, обрыв витков или короткое замыкание на массу. Найти причины неисправности поможет мультиметр. Если чувствуете, что при повороте ключа авто не заводится, не держите ключ в положении «старт» более 15 секунд. В противном случае это чревато более серьезными поломками. Если у вас нет опыта в ремонте электрики автомобиля, вызывайте специалиста.

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(20A)	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)	Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)	Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

F5(20A)

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

F6(30A)
Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)

F7(20A)
Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика

F8(7.5A)
Правая противотуманная фара

F9(7.5A)
Левая противотуманная фара. Реле включения противотуманных фар (контакты)

F10(7.5A)
Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза

F11(7.5A)
Лампы габаритных огней по правому борту

F12(7.5A)
Правая фара (ближний свет)

F13(7.5A)
Левая фара (ближний свет)

F14(7.5A)
Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.

F15(7.5A)
Правая фара (дальний свет).

F16(15A)
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Подводя итоги

Датчик заднего хода – это один из важнейших элементов электрической системы каждого современного автомобиля. Благодаря этому устройству, осуществляется работа индикатора реверса, что способствует повышению безопасности движения в целом и лучшей информированности водителей о намерении дальнейшего маневра.

Датчик заднего хода является достаточно надежным элементом в устройстве ВАЗа, однако в какой-то момент он все же может выйти из строя.

Определить это легко, поскольку в таком случае у автомобиля перестают работать соответствующие фонари. Однако интересно здесь другое: белые огни вполне могли отказать и без поломки датчика. Чтобы разобраться в ситуации, попробуем очертить круг возможных проблем.
