Признаки неисправности стоек стабилизатора

Стойка стабилизатора, ее назначение

5 — стабилизатор 6 — втулки стабилизатора 3 — стойки стабилизатора

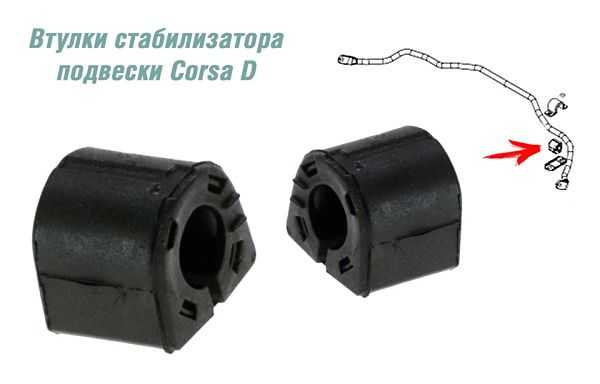

Теперь по поводу крепления стабилизатора. К кузову или подрамнику он крепиться с помощью металлических скоб. Чтобы исключить появление стуков в месте соединения, используются резиновые втулки, которые одеваются на прут в месте крепления.

На многих автомобилях концы стабилизатора поперечной устойчивости соединяются непосредственно с элементами подвески, зачастую с нижним рычагом. К примеру, на ВАЗ-2106 на нижнем рычаге имеется специальный выступ, которому стабилизатор крепиться скобой через резиновую втулку. Такой способ крепежа – очень простой и не требует дополнительных элементов. Но такое крепление обеспечивает слабое скручивание стабилизатора в нормальном положении кузова. Из-за этого слабого преднатяга, амплитуда скручивания прута больше, то есть он в меньшей мере противодействует крену.

Чтобы увеличить преднатяг, то есть сделать стабилизатор более жестки, в конструкцию подвески добавлен дополнительные элементы – стойки стабилизатора (они же тяги или линки). На отечественных авто они начали использоваться начиная с модели ВАЗ-2108.

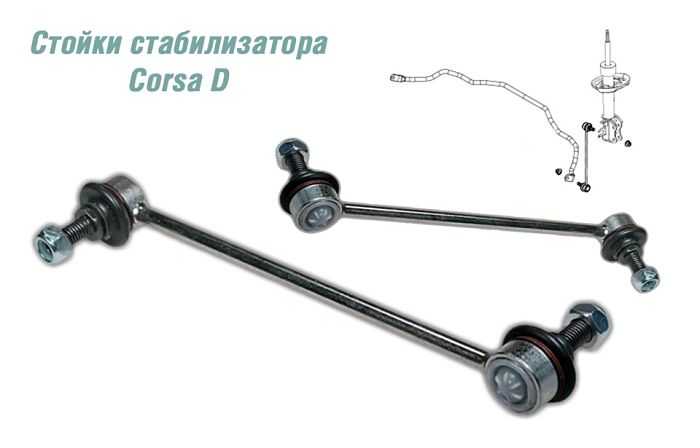

Эта стойка выполняет одновременно две задачи – обеспечивает нежесткое подвижное крепление концов стабилизатора к элементам подвески и обеспечивает преднатяг прута. То есть, в собранном состоянии стабилизатор уже немного скручен, что повышает его жесткость, в результате он борется с кренами более эффективно.

Устройство подвески

Подвеска на разных моделях автомобилей имеет разное устройство. Однако элементы, из которых она состоит, можно разделить на несколько групп в зависимости от назначения. Они будут встречаться практически на каждой модели транспортного средства. Вот эти группы.

• Упругие элементы. Включает в себя пружины, рессоры, торсионы. Главная задача этих частей конструкции – перенимать часть энергии, полученной с дорожного покрытия, на себя, а остальную часть, которую не удалось поглотить, равномерно распределять по кузову транспортного средства.
• Гасящие устройства. Представляют собой узлы, которые используют гидравлику или пневматику для гашения ударов, поступающих с дорожного покрытия. Также могут быть совмещенными (в таком случае их называют гидропневматическими).
• Направляющие элементы. К их числу относятся рычаги, тяги, балки, ограничитель хода, поворотные кулаки. Главная задача этих узлов и деталей – обеспечение правильного направления колеса при прямом движении или поворотах, благодаря которому будут обеспечены наилучшая амортизация и правильное распределение нагрузки по другим элементам подвески.
• Дополнительные элементы. К ним относят различные мелкие металлические детали, которые скрепляют между собой остальные элементы конструкции. Кроме того, в их число входят резиновые прокладки, основное назначение которых – снижение уровня шума и вибрации во время передвижения транспортного средства.
• Стабилизатор поперечной устойчивости. Устройство, которое предназначено для выравнивания движения авто при поворотах. Облегчает управление и предотвращает резкие заносы.

Диагностика и замена шаровой опоры

Замена шаровых опор – мероприятие, которое обязательно необходимо проводить своевременно. Шаровые опоры ломаются чаще всего во время движения, и в самый ненужный момент. Можно сказать, что это самая уязвимая часть подвески

Поэтому так важно проводить диагностику данного узла, чтобы вовремя выявить неполадки с шаровой опорой

Признаки неисправности шаровой опоры:

• При переезде трамвайных путей, искусственных неровностей, дефектов дорожного покрытия на небольшой скорости слышны стуки в передней подвеске;
• Переднее колесо люфтит (раскачивается). В такой ситуации диагностику и замену шаровой опоры откладывать опасно, большой риск возникновения аварийной ситуации;
• Скрип при повороте руля;
• Неравномерный износ покрышек на передней и задней оси.

Диагностировать шаровую можно внешним осмотром, подняв авто на подъемнике, и путем поворота колеса руками. Установив монтировку между ступицей и рычагом, проверяется наличие люфта.

Шаровые опоры достаточно редко выходит в один миг, поэтому у водителя всегда есть время, чтобы осуществить ремонт, но не стоит этим злоупотреблять. Ресурс шаровых опоры, в среднем от 50 до 100 тыс. км, но могут выйти из строя раньше времени, чаще всего из-за порванного пыльника.

При выявлении первых же признаков необходимо обращаться за ремонтом ходовой части автомобиля к квалифицированным специалистам.

Для чего подвеске машины нужны стойки стабилизатора?

При движении авто в поворотах его кузов наклоняется в сторону. Угол наклона, правильно называемый углом крена, зависит от величины центробежной силы, а также от конструкции и упругости подвески.

На левый и правый элементы подвески нагрузку можно распределить поровну, и тогда угол крена будет уменьшаться. Элементом, передающим усилие с одной стойки или с одной рессоры на другую, является стабилизатор. Подробней об устройстве таких стабилизаторов рассказывается дальше.

Их конструкция, по идее, состоит из упругой скобы и двух тяг. А тяги ещё называются «стойками».

Типичный стабилизатор поперечной устойчивости

Чтобы понять, как работает стабилизатор, проще сразу изучить его устройство:

Стабилизатор подвески в современных авто

Муфты 6 позволяют трубчатой скобе 5 свободно вращаться. Скоба, в свою очередь, соединяется с амортизаторами, но не через муфты или шарниры, а через стойки 3. Каждая стойка или тяга – это и есть стойка стабилизатора, о которой шла речь в названии.

Заметим, что стойка амортизатора в конструкции современной подвески выполняет важную роль. Сам амортизатор не только гасит колебания, но и является направляющим элементом.

Были случаи, когда тяга лопалась на ходу, и владелец не замечал ухудшения управляемости.

Разновидности стоек стабилизатора

Сами по себе стойки (тяги, линки) могут быть полностью симметричными (рис. 1). Тогда их можно «переворачивать», а также переставлять слева направо. В конструкции большинства авто используются несимметричные стойки, которые, тем не менее, переставлять слева направо допускается. А самый «сложный» вариант – когда левая и правая стойки различны (на фото не показано).

• Стойки стабилизатора VW GolfСтойки стабилизатора автомобилей ВАЗ
• Понятно, что самой уязвимой частью стабилизатора являются его стойки (тяги). В некоторых авто их ресурс составляет 20 тыс. км. Осмотр и проверку этих деталей рекомендуют проводить чаще – каждые 10 тыс. км. Но поломка может наступить и в середине этого интервала.
• Что такое стойки стабилизатора, было объяснено полностью, а вот где их искать в машине, рассмотрим прямо сейчас.

Как найти стойки в самом авто

Можно взять и посмотреть, что находится под днищем кроссовера Lifan. Стойки двух стабилизаторов, переднего и заднего, здесь не закрыты ничем:

Линки задней подвески X60

Вообще же такой вариант, когда стойки не защищены, является нетипичным. Движущиеся узлы обычно закрывают пыльниками, гофрами, чехлами. Но симметричные тяги, показанные на фото, содержат пару пыльников прямо в своей конструкции:

Пыльник симметричной стойки стабилизатора

Потеря герметичности пыльника – не самый распространённый дефект. Тем не менее, такой вариант тоже исключать нельзя.

Как выглядят стойки в китайских автомобилях

Нужно запомнить банальное правило: задние стойки стабилизатора симметричными никогда не являются, в отличие от передних. Например, вот как выглядит задняя тяга в автомобиле Lifan X60:

Задний левый линк

Переставить такой узел с левой стороны на правую нельзя, а переворачивать его при установке нельзя тем более. К передним стойкам эти «запреты» не относятся. Но они, то есть передние стойки выходят из строя чаще. Так что, всё логично.

В каталоге запчастей каждая из стоек обозначается одним номером. То есть, она считается одной деталью:

Lifan Solano B2906200 та же – – Lifan X60 S2906210 та же S2916260 S2916210 Lifan Smily – – F2916210 та же!

У седана Solano сзади установлены рессоры, и стойки в конструкции стабилизатора отсутствуют. Их нет и в передней подвеске автомобиля Smily – скоба здесь «продета» в муфты рычагов:

Конструкция передней подвески Smily

Каждая из муфт, обозначенных как 10, не препятствует продольному перемещению скобы. Такой вариант подходит для малолитражек.

Выявляем все неисправности сами

Здесь уже было сказано, что самой ненадёжной, самой «ломкой» частью стабилизатора являются стойки. Так делается специально, чтобы в случае аварии получить наименьший урон. Назовём основной симптом, сопутствующий поломке стоек или тяг стабилизатора.

Это – глухой стук, возникающий при проезде любых неровностей, ямок и даже небольших камешков. А иногда автомобиль начинает хуже выходить из крена – делайте вывод, что одну из стоек уже оторвало.

Но стук будет наблюдаться в 90% случаев! Он может идти и от передней, и от задней подвески.

Скрипы и хруст, особенно в поворотах, обычно свидетельствуют о разрушении пыльника. Но сам дефект, повторим ещё раз, является редким. Шарнир, показанный на фото, со временем начнёт разрушаться. И скрип тогда должен перейти в скрежет.

Подробно про неисправности

Признаки неисправности стойки стабилизатора достаточно легко определить, особенно во время его движения по неровностям и ухабам

Первое, на что следует обратить внимание в этом случае, так это на стук, который появляется под капотом или в задней части автомобиля. Если на скорости автомобиль тащит «юзом», его сносит с колеи, особенно при отпускании рулевого колеса, постоянно приходится выравнивать автомобиль, то это также является одним из характерных признаков поломки

При вхождении в зону поворота

, у автомобиля может наблюдаться сильный крен на один из бортов, в зависимости от направления движения. Не всегда внешний осмотр стоек может выявить их поломку. Еще одним характерным признаком поломки является излишнее раскачивание автомобиля во время торможения, а также при въезде в поворот при отсутствии видимых повреждений стойки.

Зачем нужно менять стойки?

Стойки стабилизатора не служат вечно. Их главная задача заключается в том, чтобы связывать стабилизатор поперечной устойчивости с рычагом подвески. Именно благодаря стойке, стабилизатор имеет возможность контактировать с подвеской, чтобы избежать крена при поворотах. Дело в том, что всю нагрузку крена стойка берет на себя, поэтому менять приходится только одну деталь. В момент заноса деталь испытывает сильную нагрузку, поэтому изнашивается.

Назначение стойки стабилизатора

Прежде чем узнать как определить неисправность стойки стабилизатора, водитель должен понимать зачем нужно их менять и какой эффект получит в итоге, а также почему они уходят в неисправность. Чаще всего автолюбитель интересуется заменой детали, но не выполняет её вовремя, что в итоге может сильно отразиться на безопасности вождения.

Замена стойки позволяет получить следующие возможности:

• комфортное вождение;
• безопасность водителя;
• соединяет другие элементы авто.

Первое ощущение после замены стоек — машина ездит плавно, без заносов. Поскольку деталь может в полной мере выполнять свои функции, автолюбитель не испытывает особого дискомфорта при вождении и не будет необходимости крепко держаться за руль

При этом важно заметить, что если водитель всё-таки будет халатно относиться к вождению, его новая стойка начнет быстро изнашиваться и вскоре придется менять её снова

Стабилизатор поперечной устойчивости

Стабилизатор поперечной устойчивости отвечает за безопасность водителя во время движения, так как позволяет предотвратить заносы. Стойка является важным инструментом, без которой эту безопасность вовсе нельзя представить. Нужно заметить, что при езде с изношенной стойкой придется очень крепко держаться за руль и контролировать ситуацию самостоятельно. В противном случае в скользкую погоду вождение может закончиться аварией.

Подвеска автомобиля

Не говоря о преимуществах и полезных функциях, стойка считается неотъемлемой частью строения автомобиля. Машина не может без нее начинать движение, так как стабилизатор поперечной устойчивости и подвеска никак не будут между собой связаны. Эти две составные части автомобиля находятся в параллельных плоскостях, поэтому технически не могут быть связаны. Благодаря стойке, синхронная работа этих двух составных автомобиля возможна.

Как определить поломку?

Для проверки стоек стабилизатора можно воспользоваться достаточно простым способом, для чего необходимо освободить пространство в колесной нише путем полного поворота колесной пары. Затем нужно рукой взяться за стойку стабилизатора и сильно расшатать из стороны в сторону.

В случае появления люфта и стука

необходимо срочно произвести замену детали. Это связано с тем, что механизм испытывает большие нагрузки во время езды, поэтому такого в норме не должно наблюдаться. Для проверки можно загнать автомобиль на смотровую яму, или проверить с помощью подъемника.

Машина устанавливается на домкраты, затем отдается фиксирующая гайка и освобождается стойка стабилизатора. Теперь механизм нужно хорошо расшатать. При наличии характерных звуков биения и свободном ходе шарниров появляется необходимость в их замене или ремонте.

Ослабленное крепление шарниров можно определить также при помощи монтировки. Для этого нужно в месте крепления раскачать стойку в разные стороны. Если расшатывание их происходит без особых усилий, то деталь пришла в негодность и нуждается в замене.

Определить неисправность можно также тактильным способом. Для этого необходимо забраться в смотровую яму и попросить кого-нибудь ее расшатать. В этом случае можно будет безошибочно определить, откуда доносится звук, сигнализирующий о поломке, а также сама неисправность будет ощущаться во время прикосновения к механизму.

Шесть раз разбит поддон двигателя — виноват ли стабилизатор?

«Нашел на вашем сайте статью про Peugeot 607, в котором 6 раз разбивали поддон двигателя. В то же время в этом Peugeot на стабилизаторе отсутствовала тяга, то есть он не работал. Непонятно, было ли это сделано умышленно. Просто знаю владельца, который снял тяги стабилизатора и ездит без них. Уже хотел сделать то же самое, потому что, кроме тяг стабилизатора, из-за которых в подвеску приходится лазать два раза на год, всем остальным в своей машине доволен. Теперь возник вопрос: не связано ли число разбитых поддонов с неработающим стабилизатором в подвеске?»

Судя по всему, читатель, приславший вопрос в редакцию ABW.BY, ссылается на статью «Мотор не дал клина только из-за того, что было залито масло 5W-40». В ней действительно речь идет об автомобиле, в котором из-за отсутствия одной тяги, или стойки, как нередко ее называют, стабилизатор работать не может.

Продемонстрируем, какой именно детали не хватает в передней подвеске Peugeot 607 из указанной статьи, с помощью двух фотоснимков. На первом показана подвеска Peugeot 607 такой, какой она должна быть. Ниже — такая же подвеска без стойки стабилизатора.

Надо сказать, что помимо этого автомобиля мы встречали другие машины, в которых отсутствовали стойки стабилизатора, за внешнее сходство часто в народе называемые «косточками».

Если они не были установлены умышленно, это означает, что попытки отключить стабилизатор и этим избавить себя от регулярных хлопот по замене его стоек и втулок, которые на самом деле являются самыми беспокойными деталями в подвесках многих автомобилей, встречаются в практике эксплуатации отнюдь не единичными случаями.

Однако чтобы ответить на вопрос, мог ли неработающий стабилизатор содействовать неоднократным повреждениям поддона двигателя, необходимо знать, с каких пор стабилизатор в рассматриваемой машине отключен. К сожалению, по ряду причин эта информация недоступна, а владелец винил во всем неприспособленность автомобиля для движения по плохим дорогам из-за небольшого клиренса именно под поддоном.

Не остается ничего другого, как поискать ответ о взаимосвязи неработающего стабилизатора с разбитыми поддонами, рассмотрев, для чего предназначен этот узел.

В случае независимой подвески стабилизатор представляет собой стержень той или иной пространственной формы, чаще всего П-образной, который связывает друг с другом колеса одной оси.

Центральная часть стержня шарнирно с помощью втулок соединяется с кузовом, подрамником или иной неподвижной деталью.

Концы стержня крепятся к подвижным деталям подвески левого и правого колес. Помимо стоек с шаровыми шарнирами, как в случае Peugeot 607, в некоторых моделях автомобилей для крепления к поперечным рычагам используются опять-таки втулки.

Лучше всего иллюстрирует работу стабилизатора движение в повороте, когда кузов накреняется и своим весом нагружает колеса с одной стороны автомобиля, попутно разгружая противоположные. В результате центральная часть стержня стабилизатора подвергается скручиванию по всей длине, но сопротивляется ему. Этим стабилизатор напоминает работу торсионов, используемых в качестве упругих элементов в торсионных подвесках.

Скручиванием стержня обеспечивается противодействие чрезмерному крену кузова в сторону поворота. Одновременно другое плечо стабилизатора препятствует отрыву от дороги колеса с противоположной стороны. Другими словами, упругий стержень стабилизатора способствует сохранению поперечной устойчивости автомобиля при движении в вираже. Отсюда, кстати, полное название этого элемента подвески — стабилизатор поперечной устойчивости.

Поэтому в первую очередь езда без предусмотренного конструкцией подвески стабилизатора поперечной устойчивости опасна возможностью опрокидывания автомобиля и потерей управляемости при движении с гораздо меньшей скоростью, чем в случае, когда стабилизатор есть и работает как надо.

Но имеется еще один нюанс. В то время как центральная часть стержня стабилизатора работает на скручивание, его загнутые концы подвергаются изгибу. Тем самым стабилизатор делает подвеску более жесткой, чем она была бы без него.

И это может иметь отношение к проблеме разбитых поддонов, ведь в моменты преодоления ухабов и рытвин при неработающем стабилизаторе из-за того, что общая жесткость упругих элементов уменьшилась, должны увеличиться ходы подвески, или, другими словами, вертикальные перемещения того колеса, которое преодолевает препятствие. А дальше все зависит от глубины ямы, в которую влетел автомобиль, скорости, на которой влетел, и других обстоятельств. Если в одном из таких случаев поддон двигателя достанет до дороги, почему ему от удара не повредиться?

Устройство

Ни для кого не секрет, что машина при езде в повороте накреняется в противоположную сторону поворота, и для того, чтобы этот крен был не так ощутим на управляемости автомобиля, был разработан стабилизатор. Во время интенсивного вращения руля на большой скорости, можно опрокинуть автомобиль. Для того, чтобы этого не произошло, инженеры придумали систему активной стабилизации.

Стабилизатор представляет собой балку, которая соединяется с рычагами, чаще всего передними, а также с кузовом, через специальные втулки. Чаще всего, такая система установлена на независимой подвеске.

Происходит это так. Когда на внутреннее колесо приложена нагрузка автомобиля (крен), стойки стабилизатора распределяют нужное количество нагрузки на оба колеса, благодаря чему можно сохранить управляемость в повороте на высокой скорости и удержать автомобиль. Эта система необходима в затяжных поворотах на трассе, где скорость потока высока. На вопрос, сколько ходят данные детали, никто не даст ответа.

Как и у всех других систем, стойки стабилизатора тоже имеют свои недостатки.

Главным из минусов стойки считается то, что, если ездить, эта система оказывает давление на колеса, которые в любой момент могут потерять сцепление с дорогой. Но это касается только внедорожников. Поэтому на внедорожники устанавливают систему, с помощью которой можно отключить стабилизацию автомобиля и ездить столько, сколько это необходимо.

Это происходит, потому что для каждого автомобиля предусмотрен собственный стабилизатор, который имеет определенную толщину и форму. Если диаметр стабилизатора будет превышен, то независимая подвеска станет зависимой. Из-за этого во время езды то, что будет чувствоваться одним колесом, будет также ощущаться и вторым, а это означает полное отсутствие комфорта и устойчивости.

Практически во всех случаях, стойки стабилизатора устанавливаются на передние оси колес, потому что задний мост чаще всего зависимый и самостоятельно справляется с функцией стабилизатора. Если на переднюю независимую подвеску установить мощный стабилизатор, то подвеска теряет все качества независимой и становится мостом.

Для того, чтобы понять принцип работы этой системы требуется более подробно рассмотреть схему. Для того, чтобы найти схему, нужно ввести в поисковую строку соответствующий запрос. Весь процесс выполняет скоба, которая крепится к кузову или подрамнику автомобиля специальными болтами. Данная скоба прижимает втулки, вместе с телом стабилизатора и не дает им свободно вращаться.

Здесь стойки стабилизатора являются важной частью всей системы. Амортизатор колеса является точкой опоры для всей системы

Принцип работы основан на том, что амортизатор сжимается, когда машина накренена в одну сторону, и дает движение на стойку стабилизатора, та в свою очередь опускается и передает силовую нагрузку на другую сторону через стабилизатор.

Бывали такие случаи, когда стоика стабилизатора обламывалась прямо на ходу, и водитель не чувствовал разницы в управлении. Некоторые автомобили вообще не оборудованы стабилизатором поперечной устойчивости. Как правило, это городские автомобили.
